廠家 體育運動木地板的含水率

體育運動木地板的質量與其含水率有關，這可能是很多客戶在采購時容易忽略的，但事實上的確如此，今天歐氏體育木地板廠就來為大家分析一下，體育木地板含水率對質量的影響：

木材有一個關鍵的特性，那就是含水量大小值會直接影響到木材的強度與體積（木材含水量即木材所含水分之重量與木材干重之比，亦稱為含水率）。例如，取一塊木材稱重，假定此時是5Kg，把它烘干到 的干燥狀態，再稱重變為4Kg，則此木材的干重為4Kg，所含水分之重量為5-4=1Kg，含水率為：含水率（w%）=（含水木材重量-干木材重量）/（干木材重量）x較好的=1/4x較好的=25%。

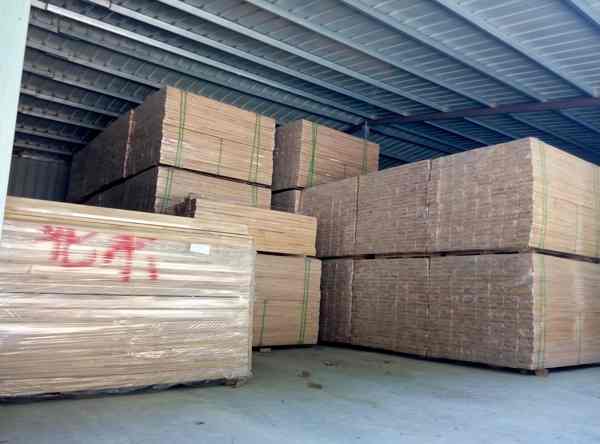

1.新采伐的木材，其含水率是極其高的，因此會選擇在庫房堆放一段時間，使一部分水分自然蒸發，此時木材總重量減輕，但體積和強度都沒有什么變化。到一定時候，細胞腔之水都蒸發完畢，可細胞壁里還充滿水，此情況叫“纖維飽和”。這時含水率約為30%，為方便起見，就規定含水率30%為“纖維的飽和點”。含在細胞壁之水繼續蒸發，引起細胞壁變化，這時，木材不但重量減輕，體積也開始收縮，強度開始增加。

2.木材強度隨含水率變化是因為細胞壁纖維間的膠體是與水有關的。水分蒸發后，膠體塑性減小，膠結力增加，可以和纖維共同抵抗外力之作用，含水量變化對順紋抗拉強度影響較小，對順紋抗壓強度和彎曲強度影響較大。例如松木在纖維飽和點順紋抗壓強度約為3KN/CM2。

3.木材因含水量減少引起體積收縮之現象叫作干縮，干縮也叫作“各向異性”例如從纖維飽和點降到含水率0%時，順紋干縮甚小，為0.1~0.3%，橫紋徑向干縮為3.66%，弦向干縮 大竟大9.63%，體積干縮為13.8%，所以當木材紋理不直不勻，表面和內部水分蒸發速度不一致，各部分干縮程度不同時，就出現彎、扭等不規則變形、干縮不勻就會出現裂縫。

4.木材強度變化和干縮，為使用木材帶來諸多不便，我們不可能消除這種客觀存在之不利變化，但能認識掌握其變化規律，控制此變化。木材水分可以被蒸發到空氣中，空氣中水分也會被吸進來，后一現象為“吸濕”，吸濕為木材之特性，主要是木材含水率達到相對飽和點，其含水率過高，或過低都會給木材基本物理性能帶來不利因素。例圖為空氣濕度與相對濕度關系因素。

5.對應某一空氣濕度和相對濕度，就有一個木材含水率數值，這個值稱為“平衡含水率”。例：當地室內平均濕度32。，相對濕度55%。從圖中查出平衡含水率為10%，家具類 用材，一般含水率為15%，一般木材制品（含木制包裝），有關部門定為18%~25%左右為達標產品，因木材在含水率18%以下，木腐菌就無法生存繁殖，那后期就會少了很多的麻煩事兒。

6.木材密度的大概值，所有木材的密度幾乎相同，約為1.44~1.57，平均值為1.54，其表現密度因樹種不同而稍有不同。

總的來說，運動木地板的質量是取決于其含水率的，所以一般情況下客戶直接選擇廠家，就是因為含水率能夠保證。如有其它疑問，歡迎咨詢歐氏地板。

（尊重原創，如需轉載請注明出處：http://www.cntund.cn/xwzx/403.html）
